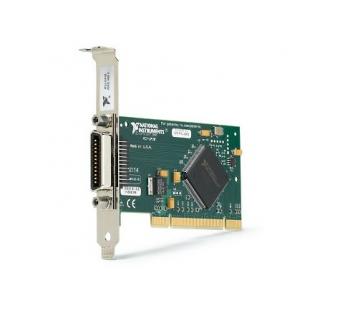

NI GPIB PCI-GPIB
NI PCI-GPIB是一款高性能即插即用IEEE 488接口,与带PCI扩展槽的计算机和工作站连接。PCI-GPIB接口可用于运行Windows、Linux、Mac OS X、Solaris和DEC Alpha工作站的个人电脑中。 NI-488.2接口 板载总线主DMA控制器确保数据传输时不需微处理器干预 传输速率 >1.5 MB/s (IEEE 488.1) 且 >7.8 MB/s (HS488) NI自定义TNT ASIC可达到IEEE 488.2最优性能与RoHS指令的一致性
产品系列 GPIB 总线类型 PCI 产品 编号 777462-01 , 779141-01 , 778686-01 , 777158-01 , 777073-01 , 778032-01 , 777260-01 操作系统 / 对象 Linux , DOS , Sun Solaris , Mac OS , Unix , Windows LabVIEW RT支持 是 电压 3.3 VDC 电流 120 mA 电源 内部供电 遵守GPIB标准 IEEE 488 板载GPIB分析仪 否 板载GPIB ASIC芯片 TNT5004 端口信息 端口数量 1 Max Baud Rate (IEEE 488.1) 1.5 MB/s 最大波特率 (HS488) 7.7 MB/s 最大缆线长度 4 m I/O FIFO缓冲区的大小 64 B , 32 B 最多设备连接/端口 14 直接存储器访问 (DMA) 是
物理标准 长度 12 cm 宽度 6.44 cm I/O连接器 24-pin IEEE 488 操作温度 0 °C 操作温度 55 °C
